模内攻牙设计要点全解析：从空间预留到孔距限制

模内攻牙作为模具制造中的关键工艺，其设计合理性直接影响生产效率和产品质量。本文将系统讲解模内攻牙设计时的空间预留、高度要求和孔距限制等核心要点，帮助您掌握这一关键技术。

一、攻牙机的空间预留原则

单孔攻牙的空间需求最为基础：

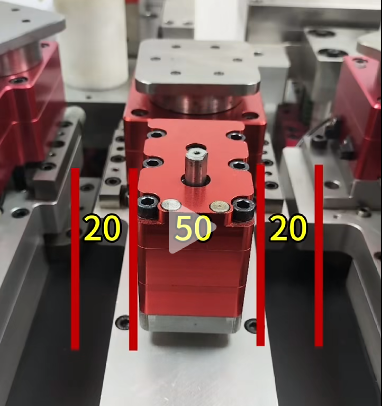

最小机型需要预留90mm宽度（攻牙机宽度+单边各20mm）

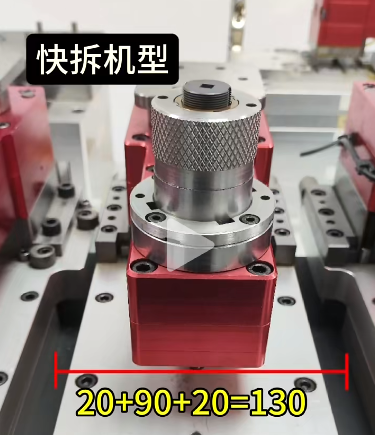

快拆机型则需要预留130mm宽度

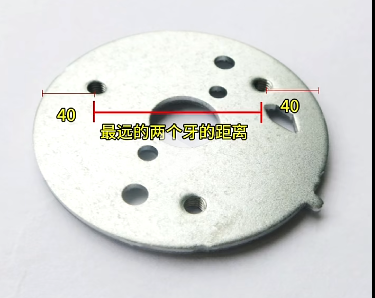

多孔攻牙在同一工步完成时，空间计算更为复杂：

所需宽度=最远两牙距离+单边各40mm

例如某产品最远两牙距离为200mm，则需预留200+40×2=280mm宽度

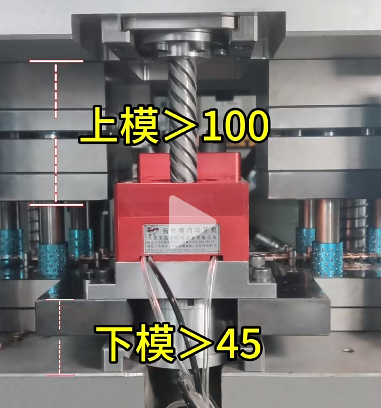

二、上下模板的高度要求

为确保合模时攻牙机正常运作：

上模板高度需大于100mm

下模板高度需大于45mm

这些尺寸主要为了避空攻牙机的高度，防止干涉

三、多孔攻牙的最小孔距限制

孔距设计直接影响攻牙工艺可行性：

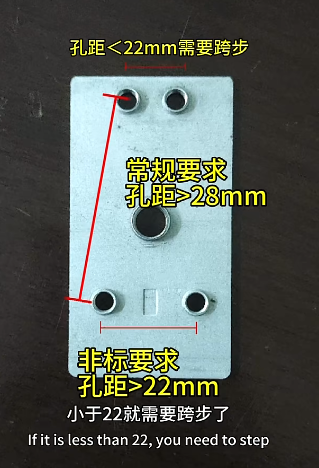

常规D机型要求：

基本要求：大于28mm

22-28mm：可做非标设计

小于22mm：必须采用跨步工艺

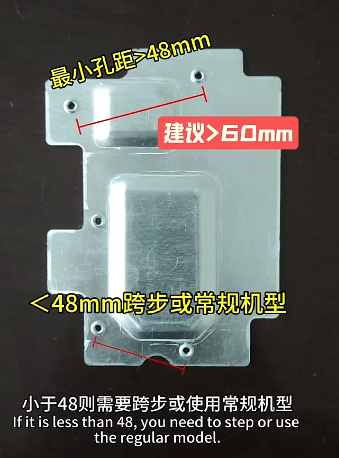

快拆结构要求更高：

理想孔距：≥60mm

最低要求：≥48mm

小于48mm：必须跨步

四、特殊情况的处理建议

空间受限时：优先考虑最小机型或非标设计

密集小孔距：跨步工艺是唯一选择，但会增加工序

高度不足：可考虑模具局部加高或攻牙机特殊定制

完成模内攻牙设计后，建议检查：

[ ] 攻牙机宽度是否足够

[ ] 上下模板高度是否符合要求

[ ] 多孔间距是否满足限制

[ ] 是否需要采用跨步工艺

[ ] 快拆结构是否适用当前设计
